el primer frasco de perfume

No es tan sencillo como parece a simple vista, tiene un par de buenas cosas que solucionar al realizar las operaciones de dibujo.

Una vez terminado el modelado, intenté solucionar un extraño problema que aún persiste en SolidWorks:

De repente, la pegatina que había dibujado en CorelDraw y retocado y salvado en PhotoShop para su utilización en el dibujo, comenzó a aparecer en blanco y hasta ahora.

Subo una foto que he preparado con el fallo en cuestión por si alguien sabe darme buenas nuevas sobre el tema. Posiblemente he clicqueado en algún icono perdido que no he sido capaz de descubrir.

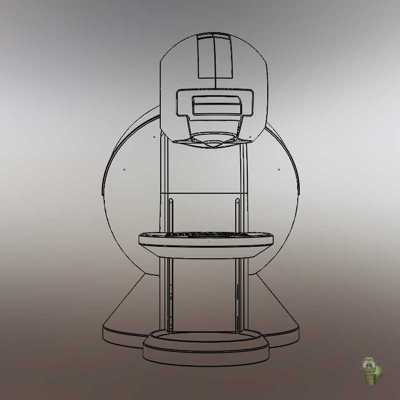

Los renders de arriba, claro, están realizados con KeyShot. Con SolidWorks sólo pude sacar esto:

rotulador marcador

Este dibujo me ha servido para desligarme un poco de la cafetera y renovar perspectivas (nunca mejor dicho).

Nuevos retos que solucionar, nuevo software asociado que investigar, nuevas operaciones que van ayudando a conocer más y más el programa. Y, por supuesto, nuevos agradecimientos a Kimer, Ignacio y Aldolino por su crucial ayuda y soportar tanto post.

Un saludo desde aquí y un render, como homenaje.

cafetera Dolce Gusto

NUEVAS PIEZAS PARA ESTE PROYECTO CON IMÁGENES REFRESCADAS

Algo se ha avanzado, y no poco 8)

Este trabajo está en pleno proceso, compartiendo tiempo de realización con otros más leves, ejercicios y trabajos en madera en el taller y en el "tablero de diseño".

Como supongo que tardará aún en finalizarse, voy a ir subiendo al blog las piezas según se vayan terminando, así como subensamblajes en los que se puede apreciar el lugar que ocupan dichas piezas, color, textura, calcomanías...

Se está haciendo algo complicado por el reto de tratar con superficies curvas más complejas y la interacción entre ellas, pero en todo software se puede borrar y empezar de nuevo 8)

Para los que no sepáis de qué cafetera estoy hablando, os pongo una pequeña foto que saqué de su página de internet, aunque mi modelo lleva otra asa diferente en el cajoncillo . Igual les pido comisión por la publicidad...

Vamos primero con la parte superior, donde están los mandos y se manipulan las cápsulas de café:

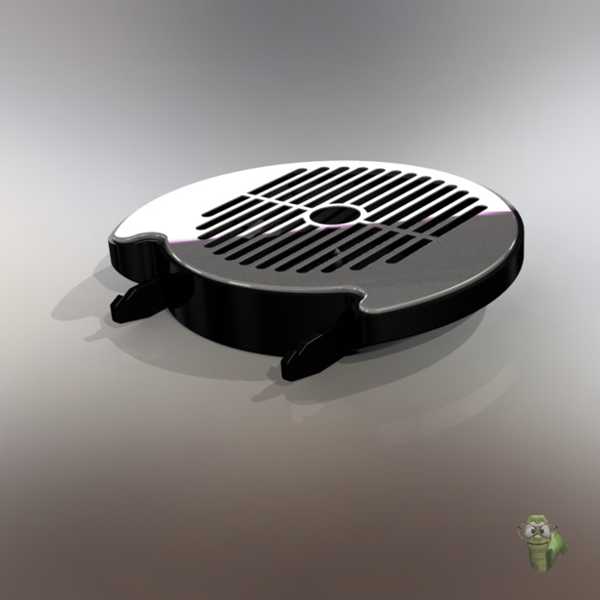

Ahora podéis ver las dos piezas que conforman el platillo, de plástico de molde y rejilla de acero inoxidable:

Seguimos con la jarra, con su válvula y tapadera. Hasta ahora es la pieza que me ha resultado más complicada, aparte que interacciona con el cuerpo inferior, resto de la esfera, y que ya está en proceso de modelado:

Ahora le toca al cuerpo de la cafetera. Hay que tener en cuenta que se me ha prohibido expresamente desarmarlo, así es que los cortes interiores hechos en las diferentes piezas son simulados, inventados o como lo queráis llamar.

Estas tres piezas no se quedan atrás respecto a su dificultad, como se puede ver:

Ya quedan pocas piezas en proceso. El final está cerca.

Para terminar por hoy, una prueba del ensamblaje:

Espero os siga gustando este trabajo de modelado. Nos vemos.

bocina para bicicleta

Atendiendo a la petición de mi compañero Crazybird, le he estado dando vueltas a una operación que SolidWorks no hace automáticamente, que es generar espirales en tres dimensiones. Sólo las hace planas, por ello hay que buscarse la vida mirando tutoriales y comandos que nunca he usado para hacer lo que se quiere.


Si alguien se anima a dibujar la abrazadera para sujetarla al manillar... Aquí el resultado:

joystick

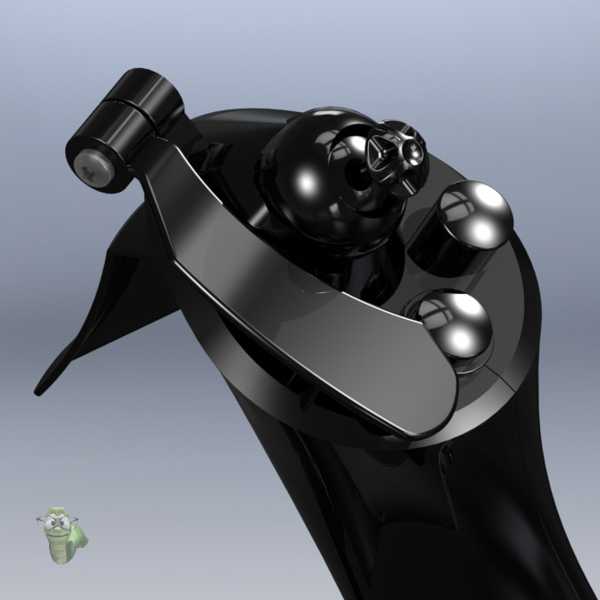

Bueno, como hace tiempo que no termino nada, voy a poner imágenes de mi joystick aunque aún le falten algunas calcomanías. Para ir abriendo boca, por así decir.

Según vaya terminando los renders finales, iré cambiando las fotos.

Este dibujo lo empecé cuando no tenía apenas idea del SolidWorks aún, pero así pude comprobar que me iba a gustar más de lo que yo pensaba. Mi trabajo me está costando.

mechero Ronson

Para variar un punto y comenzar a machacar con las superficies curvas y demás, que tiene lo suyo.
Es un mechero que compré hace varios años y que lo tengo aquí en el escritorio, funcionando a pleno rendimiento. Me gustó mucho su diseño, basado probablemente en unos antiguos de gasolina (yo tenía uno por ahí que era de la época de estudiante de mi hermano) y desde entonces no he vuelto a verlo.

Si lo localizáis algún día, no lo dudéis, es muy bueno.

euroconector

Ya tenemos una nueva pieza eléctrica. Parece ser que es lo que más abunda en un taller de carpintería... Curioso.
Espero que os guste. Como siempre, ha habido que trabajar bastante los materiales que vienen por defecto, su luz y su textura.

Como podéis ver, he incluido en esta entrada las clavijas americanas, aunque mi idea es hacer un conjunto con ambas piezas y hacer una representación, una escena, con alguna cosilla más por ahí que aún no he pensado.

pata de cocina

Planos para realizar una pata de cocina en tres piezas. Nunca las veis porque están detrás del zócalo, pero todos tenéis alguna en casa.

Al parecer, faltan algunas cotas, pero mientras lo arreglo, podéis empezar con esto:

cenicero redondo

Una modesta contribución al universo de planos de usuario que circulan por ahí. El maestro Ciri es, digamos, el gurú del tema, así que no se os ocurra comparar...

Para que os hagáis una idea, estos planos son de usuario porque alguien ha dibujado algo que tenía por casa y, no contento con ello, realiza unos planos con la intención de que cualquiera de la comunidad pueda llevar a cabo el dibujo en 3D después (son los dibujos de, por ejemplo, la página piezas en SolidWorks que podéis ver en este blog).

No me canso de deciros que aquí también podéis publicar vuestros propios planos si no tenéis dónde hacerlo.




Como mis colegas, más avezados en este tema, se quejaron de la falta de algunas cotas, os paso también el que realizó mussol, totalmente profesional. Gracias, compañero.

enchufe de intemperie

En un principio, parecía iba a ser menos complicado. Tal vez porque lo he hecho sin ensamblaje, sino de una sola pieza.

Esta hecho todo tal cual la realidad, incluidos los tornillos, los anagramas y las letras impresas en las cajas y en la tapa... En definitiva, tomar medidas a este objeto y ponerse a dibujarlo ha sido muy interesante. El render final... muy satisfactorio, al menos después de una noche en vela.

Espero lo disfrutéis como yo haciéndolo 8)
